5410

Packet-Optical Platform

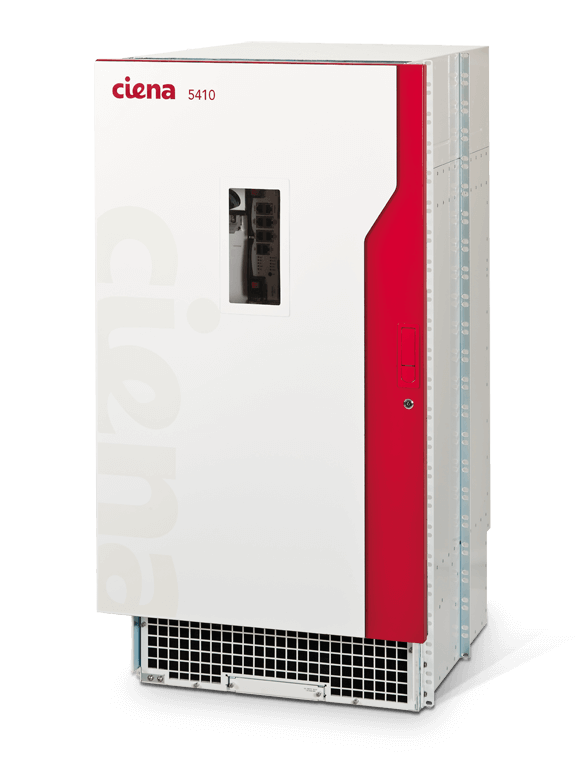

PRX 5410 DoorON FL(1)

Ciena의 5410 Packet-Optical Platform은 네트워크를 확장 가능하고 유연한 비용 절감형 인프라로 변환하여 오늘날의 급증하는 트래픽 수요를 해결하는 멀티 테라비트 패킷 광 교환 플랫폼 시리즈의 일부입니다.

특징

No. 1

Offers a 5.0 Tb/s switch matrix with I/O modules supporting up to 500 Gb/s per slot

No. 2

Allows users to select the most flexible networking model for packet, optical, and/or OTN redundancy options as needed

No. 3

Provides more reliable, deterministic transport of packet services

No. 4

Retains full mesh connectivity while most efficiently transporting Ethernet and other services over a DWDM optical network

No. 5

Enables intelligent automated provisioning, planning, and protection/restoration via OneConnect, the world’s most advanced multi-layer ASON/GMPLS control plane

No. 6

Consolidates SONET/SDH, OTN, and Ethernet/MPLS networks

Specs

  • +OneConnect Intelligent Control Plane
    • ITU-T ASON/GMPLS SONET/SDH 제어 평면
    • ITU-T ASON/GMPLS OTN 제어 평면
    • 마우스 클릭만으로 가능한 자동 프로비저닝
    • 자동 경로 계산
    • 네트워크 리소스 자동 검색
    • 대규모 네트워크 확장을 위한 링크 번들링
    • 다중 보호/복원 서비스 등급
    • 관리 가중치 라우팅
    • 지연 시간 라우팅
    • LSMR(Local Span Mesh Restoration)(SONET/SDH)
    • 빠른 보호 및 강력한 생존성을 위한 1+1 MR-SNCP(Mesh Restorable SNCP)
  • +I/O 모듈 프로그래밍 가능한 FlexiPort 형식
    • TSLM-48
      • 다중 속도 플러그형(155M~2.7G) 포트 48개:
      • OC-3/STM-1 - 155.52Mb/s
      • OC-12/STM-4 - 622.08Mb/s
      • OC-48/STM-16 - 2.488Gb/s
      • OTU1 - 2.666Gb/s
      • GbE - 1Gb/s
      • (다양한 SFP 지원 인터페이스)
      • SONET/SDH(SSLM-48) 및 OTN(OSLM-48) 최적화 버전도 제공
    • TSLM-12
      • 10G 포트 12개:
      • OC-192/STM-64 - 9.953Gb/s
      • 10GbE – 10.3Gb/s
      • OTU2 – 10.709Gb/s
      • OTU2e1 - 11.095Gb/s
      • OTU2e – 11.095Gb/s
      • (조정 가능한 C-대역 XFP를 비롯한 다양한 XFP 지원 인터페이스)
      • SONET/SDH(SSLM-12) 및 OTN(OSLM-12) 최적화 버전도 제공
    • OSLM-2 Flex-3 WL3
      • Flex3 WL3 DWDM 포트 2개 및 WaveLogic 3 Extreme 칩셋(6500 플랫폼에서 사용하는 것과 동일)
      • 소프트웨어를 통해 각 포트를 개별적으로 프로그래밍하여 다음 변조 형식 중 하나로 운용 가능:
      • 2 x 100G DP-QPSK
      • 2 x 200G 16QAM
      • 1x 100G DP-QPSK 및 1x 200G 16QAM 혼합
    • OSLM-5-100G
      • 개별적으로 프로그래밍 가능한 광 포트 5개(OTN 및 이더넷 인터페이스) 및 40G~100G의 고유한 데이터 속도 범위.
      • ODU4로 100GE/OTU4 매핑
      • ODU3 및 OTU3로 40GE 매핑
    • OSLM-5-WL3n
      • 다음을 지원하는 플러그형 CFP2-ACO 100G C-대역 조정 가능 코히어런트 DWDM 포트 5개 및 WaveLogic 3 Nano 칩셋(6500 플랫폼에서 사용하는 것과 동일):
      • CFP2-ACO 옵틱
      • 5 x 100G DP-QPSK
      • 포트별 파장당 100G OTU4
    • OSLM-50-10G
      • 개별적으로 프로그래밍 가능한 광 포트 50개를 탑재한 OTN 스위치(OTN, SONET/SDH 및 이더넷 인터페이스) 및 1G~10G의 고유한 데이터 속도 범위
    • OSLM-1
      • 1 x OTU4
      • 1 x 100GbE(투명한 매핑)
    • TSLM-1
      • 1 x OTU4
      • SONET/SDH 기능(최대 10 x 10G 내장 SONET/SDH over ODU2 및 STS/VC 스위칭)
    • WaveLogic 3를 사용하는 TSLM-1-D/OSLM-1-D
      • DWDM 및 코히어런트 기술을 사용하는 100Gb/s 회선 속도
      • OTU4 SONET/SDH 기능(최대 10 x 10G 내장 SONET/SDH over ODU2 및 STS/VC 스위칭 - TSLM-1-D만 해당)
      • 5종의 변형 제품: 지역, 메트로, 강화, 프리미엄 및 해저
    • TSLM-3
      • 40G 포트 3개:
      • OC-768/STM-256 - 39.813Gb/s
      • OTU3 – 43.018Gb/s
      • 40GbE – 41.25Gb/s
      • (다양한 유형의 CFP)
      • OSLM-3 – OTN 최적화 변형 제품
      • 내장 SONET/SDH 기능(최대 12 x 10G 내장 SONET/SDH over ODU2 및 STS/VC 스위칭)
    • TSLM-2-DWDM
      • 2 x 40G C-대역 조정 가능 코히어런트
      • DWDM(의존성 및 무의존성 Ciena WaveLogic 기술 사용)
      • SONET/SDH 기능(최대 8x 10G 내장 SONET/SDH over ODU2 및 STS/VC 스위칭)
    • TSLM-12-DWDM ULH
      • 6xSFP+ 및 6dB, 8dB, SFEC, TriFEC 지원
      • 구형 장비와의 상호 운영성을 위한 6xAM-XFP 지원(OC-192 Classic 및 Connect DX)
    • eSLM(Ethernet Service Line Module) Flex 100G:
      • Ciena E-Suite 모듈의 일부
      • 현장에서 입증되고 모든 기능을 갖춘 Ciena의 SAOS(서비스 인식 운영 시스템) 패킷 소프트웨어 활용
      • OTN 네트워크에 대한 이더넷 서비스의 Layer 2 스위칭 및 매핑.
      • 최대 120G 이더넷 인터페이스(전면부)를 지원하여패킷 스위치 패브릭으로의 집선과 100G OTN 백플레인 인터페이스로의 캡슐화 가능
      • OTN 페이로드에 트래픽 매핑
      • 지원되는 전면부 인터페이스: 10GbE 및 100GbE 그리고 OTN OTU2e 포함
      • MPLS-TP
      • G.8032 링
  • +소프트웨어 기능
    • 패킷 전송: VCAT를 통한 SONET/SDH로 GbE 전송
    • 패킷 전송: VCAT 또는 STS192c/VC-4-64c를 통한 SONET/SDH로 10GbE 전송
    • TSLM-2 및 TSLM-3의 내장 SONET/SDH(4 x STM64/OC192 > ODU2 > ODU3)
    • TSLM-1 및 TSLM-1-D의 내장 SONET/SDH(10 x STM64/OC192 > ODU2 > ODU4)
    • OSI over DCC
    • 구성 가능한 OTN/SONET/SDH OAM
    • SONET-SDH 게이트웨이
    • SONET/SDH – OTN 게이트웨이
    • OTN/SONET/SDH 멀티캐스트
    • 자동화된 링크 그루밍
    • OneConnect Intelligent Control Plane
    • 패킷 교환: E-PL, E-LAN, E-TREE, EVP-L, EVP-LAN, EVP-TREE, MPLS-TP, G.8032
  • +광 보호 및 복원 옵션
    • 종단 간 FastMesh 연결 수준 경로 조정 복원
    • SONET/SDH 및 OTN SNCP
    • APS/MSP(1+1), MR-SNCP
    • APS/MSP 1:N 및 N+1
    • 4F BLSR/MS-SPRing과 16 및 24 노드 지원
    • 4F VLSR
    • 2F BLSR/MS-SPRing
    • UPSR/SNCP
    • G.8032 링
  • +타이밍 지원
    • 1.544 Mb/s/2.048 Mb/s BITS/Station Clock 입력 및 출력, 회선 타이밍
    • SSM 지원
    • AIS 임계값
    • Stratum 3E/G.812 Type III 노드 클럭 연기 타이밍(G.813 옵션도 사용 가능)
  • +요소 및 네트워크 관리
    • 표준 기반 CORBA IDL 인터페이스
    • TMN 기반 아키텍처 및 정보 모델
    • 편리한 운영을 위한 TL-1 크래프트 인터페이스
    • 대치된 네트워크 요소 관리를 위한 IP over DCC/GCC 및 OSI over DCC 확장
    • GUI 기반 요소 관리를 위한 5410 Node Manager
    • 노드 및 네트워크 관리를 위한 ON-Center® Core Switching Manager
    • 종단 간 SONET/SDH, OTN 및 이더넷 서비스 관리를 위한 ON-Center Service Layer Manager
    • 포괄적인 Ciena 포트폴리오 전반에서 운용되는 OneControl Unified Management System
    • 운영 통합을 위한 TMF-814 호환 범용 OSS 게이트웨이
  • +장비 보호
    • 셀프 컨트롤러: 이중
    • 전력 분배 장치: 이중
    • 스위치 모듈: 1:3 이중 스위치 구조
    • 팬 트레이: 4x4 내부 이중 구조, 핫 스왑 가능
  • + 관련 기관 승인
    • NEBS Level 3: SR 3580, GR-63-CORE GR-1089-CORE
    • 안전:
    • EN(유럽 표준) 60950-1, UL(미국보험업자시험소 규격) 60950-1, CSA(캐나다 표준규격협회) 22.2 No. 60950-1, IEC(유럽 전기 위원회) 60950-1
    • EMC(전자 환경 적합성)/내성: GR-1089-CORE, EN 300-386/EN 55022, FCC(연방 통신 위원회) Part 15 Class A, VCCI Class A, ICES-003 Class A
  • + 환경 특성
    • 작동 온도:
      • +5°C~+40°C(+41°F~+104°F) 최대 1800m
      • -5°C~+50°C(+23°F~+122°F) 단기
      • -5°C~+40°C(+23°F~+104°F) 단기(팬 고장 포함)
    • 상대 습도:
      • 5%~85%(비응축)
      • 5%~90% 단기
    • 고도: 30°C에서 최대 4,000m(13,000피트)
    • 내화성:
      • NEBS GR-63-CORE, ANSI T1.319-2002, UL- 94-1996
    • 내진: NEBS GR-63-CORE Zone 4
  • +물리적 특성
    • 셀프 크기:
      • 978mm (H) x 483mm (W) x 600mm (D)
      • 38.5” (H) x 19” (W) x 23.6” (D)
      • 회선 모듈 크기:
      • 508mm (H) x 34.3mm (W) x 460mm (D)
      • 20.0” (H) x 1.35” (W) x 18.1” (D)
      • I/O 슬롯:
      • 각 500Gb/s 용량을 제공하는 슬롯 10개
